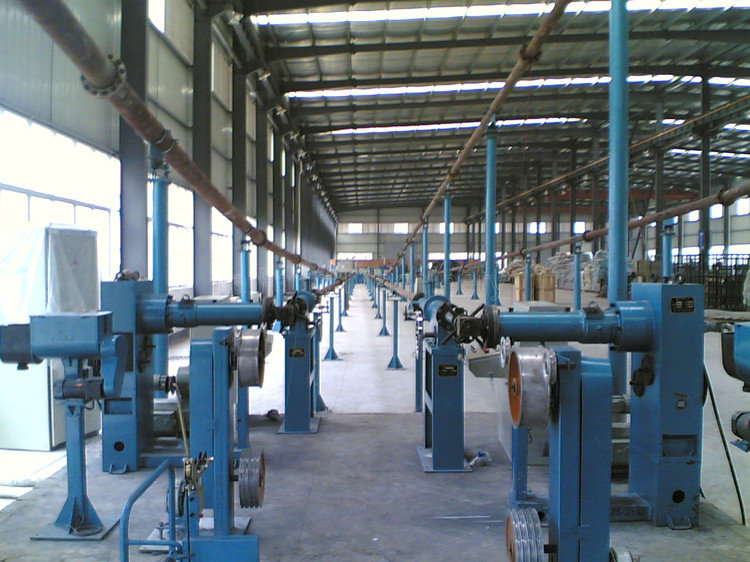

硫化橡膠線擠出機
發布時間：2024-08-16 11:51:01 人氣：4778
一、【用途 Application】：
適應于生產橡膠電線電纜,可分別完成單層絕緣線纜,雙層共擠線纜,帶色條線纜及雙平行線纜絕緣層和護套層的押出和連續硫化。
二、【設備組成 Structure of Equipment】：
放線架、上牽引、張力架、主機、機頭、上密封、硫化管道、下密封、回轉后輪組、下牽引、立式儲線、收線裝置、裁線機、水氣平衡裝置和電氣控制等。
三、【技術特點 Technique Feature】：
1.主機喂料方式采用滾筒式或偏心式結構，螺桿為雙螺型，螺筒采用循環式套結構。
2.采用水式或油式溫控裝置，溫控精確。
3.上下密封采用油壓或氣壓推動式結構。
4.硫化管道為傾斜式。
5.機頭為橡膠專用流通結構，合金鋼材質。
6.電氣控制，采用PLC加人機介面控制或傳統式可選。
四、【技術參數 Technique specifications】：
| 規格型號 | SF-70 | SF-90 | SF-120 |
| 供線裝置 | 甩桶放線 | 甩桶/大軸式/無軸式 | 甩桶/大軸式/無軸式 |
| 供線軸尺寸 | 400 500 630 | 400 500 630 | 400 500 630 |
| 螺桿直徑 | φ70 | φ90 | φ120 |
| 螺桿長徑比 | 16:1-18:1 | 16:1-18:1 | 16:1-18:1 |
| 螺桿轉速(Rpm) | 10-40 | 10-40 | 10-40 |
| 押出量(Kg) | 130 | 200 | 250 |
| 喂料形式 | 粒料/片料(共用時須另配螺桿) | ||
| 溫控系統 | 水(油)溫加熱及冷卻 | ||
| 主機功率 | 40HP | 75HP | 100HP |
| 硫化管前密封系統 | 液壓推動或機械式 | ||
| 硫化管道 | 耐壓不銹鋼無縫鋼管，長度大于100M(或特定) | ||
| 水封連接機構 | 氣壓推動 | ||
| 引取功率 | 10HP | ||
| 引取線速度 | 160m/min | ||
| 水位控制系統 | 差壓控制器控制高壓水位高低 | ||
| 水泵功率(Hp) | 25 | ||
| 冷卻裝置 | 單層U型水槽 | ||
| 蓄線長度 | 200 | ||
| 收線形式 | 雙軸/大軸式/無軸式 | ||
| 電氣控制 | 變頻調速+PLC控制 | 變頻調速+PLC控制 | 變頻調速+PLC控制 |
